Vstřikovací forma krytu lampy auta

Vstřikovací forma krytu lampy auta

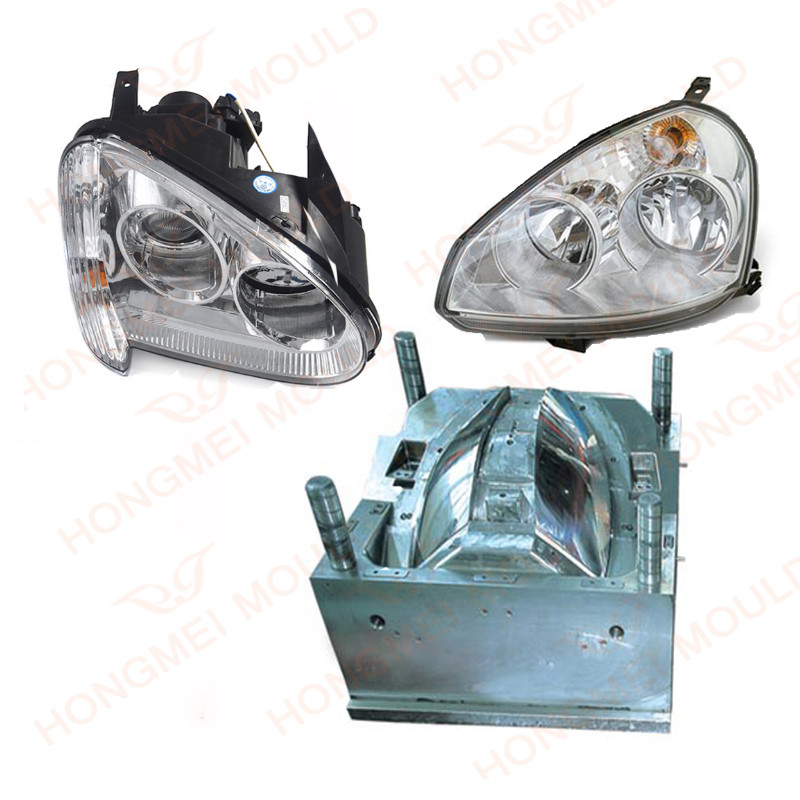

Plastová forma: Vstřikovací forma na kryt autosvítilny

Dutina formy: 1+1

Horký vtok: 4 kapky s topnými spirálami „HOTSET“, oddělený regulátor teploty

Ocel s dutinou formy: DIN 1.2738

Ocel jádra formy: DIN 1.2312

Vložka jezdce formy: DIN 1.2738 s nitridací

Aktivace vložky jádra: 4 hydraulické válce

Plastový materiál: ABS

Doba cyklu: 40 sekund

Dodací lhůta: 50 dní

Jakékoli další požadavky s námi můžete projednat.

Představení autolampy

Hlavní součásti předních a zadních světlometů jsou: levé a pravé sklo, levé a pravé ozdobné rámečky, pravé a levé pouzdro světlometů a pravé a levé zrcátko.

Požadavky na vzhled automobilové lampy

1. Optická čočka

 Výrobek je průhledný, vnitřní strana má vzor, ​​požadavky na vzhled jsou vysoké

2. Ozdobné pouzdro

Vzhled výrobku je pohliníkovaný a některé oblasti je třeba natřít

3. Skořápka lampy
Produkty pro vnitřní funkce, otvory pro krytky, otvory pro zadní kryt a další požadavky na montáž.

4. Reflektor

Galvanické výrobky, existují přísné požadavky na distribuci světla, vzhled hliníkového pokovování

Struktura designu forem

Automobilový lehký plast skořepiny se snadno přilne k fenoménu pevné formy, k vyřešení plastové skořepiny lampy je prevence návrhu pevné formy:

* Před návrhem formy zkontrolujte, zda je sklon uvolnění oblasti s velkou upínací silou plastových dílů větší než 3 stupně nebo vyšší, a pokuste se jej navrhnout na více než 5 stupňů, abyste zabránili přilepení pevné formy a poškození tažením. plastové díly.

* Invertní vzor je navržen na vnitřní straně plastových dílů, kde se forma snadno přilepí a těsnící síla je velká. Hloubka inverzního vzoru je 0,5~1 mm a inverzní vzor je navržen v blízkosti kulatého rohu plastových dílů.

* Navrhněte výztužné tyče na vnitřní straně lisovaných dílů, kde je upínací síla velká, nebo navrhněte obrácený hák na tlačné tyči.

Kanál chladicí vody přijímá kombinovanou formu „svislé vodní potrubí + šikmé vodní potrubí + stoupací vodní studna“ a chladicí systém přednostně přijímá vertikální vodní potrubí. Další je šikmá vodovodní trubka, teprve potom VYUŽÍVÁ typ přepážky dobře.

Kombinovaný chladicí kanál je rovnoměrně uspořádán a blízko dutiny, což je vhodné pro vstřikovací formy s velkou dávkou a vysokou přesností. Jeho nevýhodou je, že zpracování potrubí chladicí vody je více problematické.

V konstrukci formy je oblast s velkou přídržnou silou plastových dílů způsobena sklonem matrice více než 5 stupňů a obrácený vzor o hloubce 0,5 mm je navržen na straně pohyblivé formy.

Proto je vyhazování a odlupování formy hladké, mechanismus se pohybuje hladce, forma je bezpečná, stabilní a spolehlivá a forma nedrží jev pevné formy, což úspěšně řeší problém, že plastové díly pláště lampy přilepí pevnou formu. Po zkušební výrobě má model dobrý zatěžovací účinek a stabilní rozměry.

Výhoda společnosti Hongmei Mold Company
- Volný design: Včetně designu dílů a designu forem
- Servis: 24 hodin on-line servis
- Vybavení: Pětiosé vysokorychlostní frézky
Tříosé vysokorychlostní frézky
CNC frézky
Stroje na vrtání hlubokých děr
Velkoobjemové frézky
CNC gravírovací stroje
Elektrické jiskry (EDM)
štípačky
