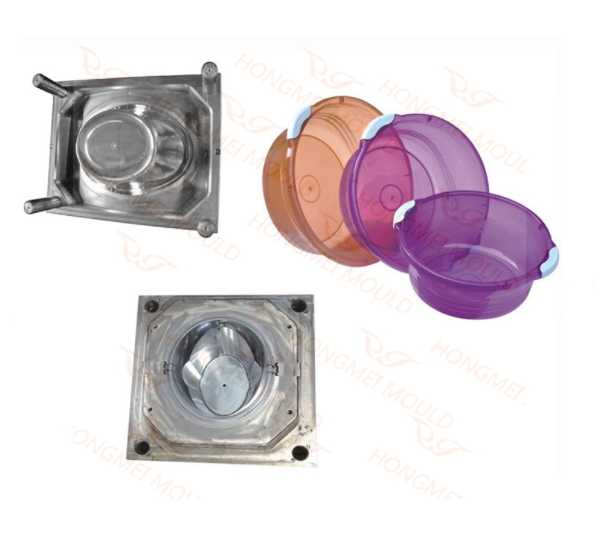

Plastová vstřikovací forma na umyvadlo z druhé ruky

Plastová vstřikovací forma na umyvadlo z druhé ruky

Formovací ocel: P20

Formovací deska: S50c

Běžec: Studený běžec

Dutina: Single Dutina

Vyhazovací systém: Vyhazovací kolík

Chladicí systém: Cyklování vody

Čas T1: 35 dní

Životnost formy: 500 000 výstřelů

Naše služba

Inženýrské schopnosti zahrnují:

1.Dílydesign

2. R&D produkty

3.Návrh prototypu a montáž výroby

4.Renomovaný designový software používaný pro všechny projekční práce

5. Rychlý automatický předělovací design

6.Forma na umyvadlodesign s týmem zkušených specialistů

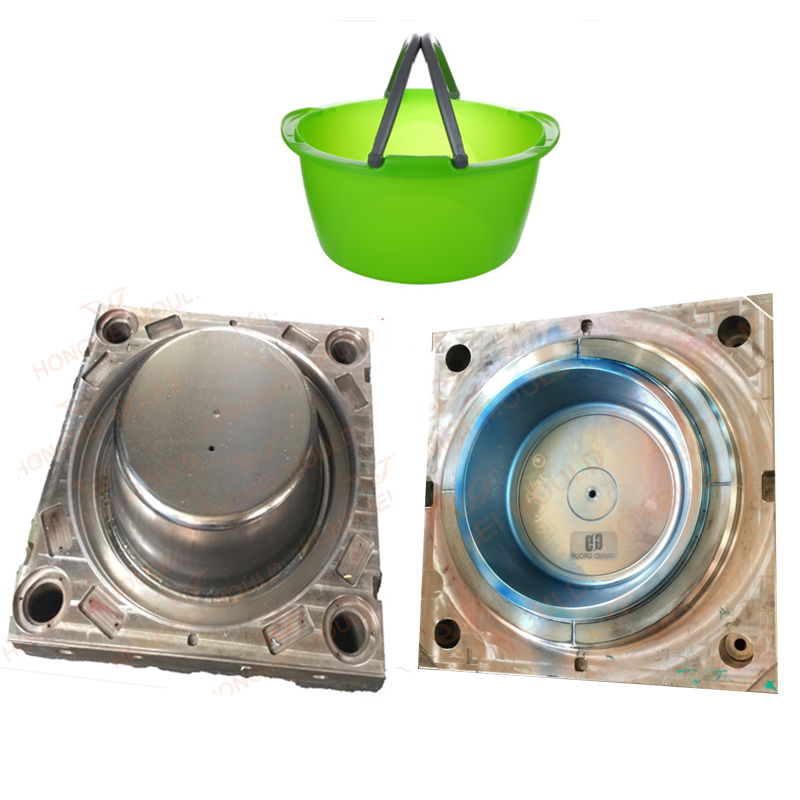

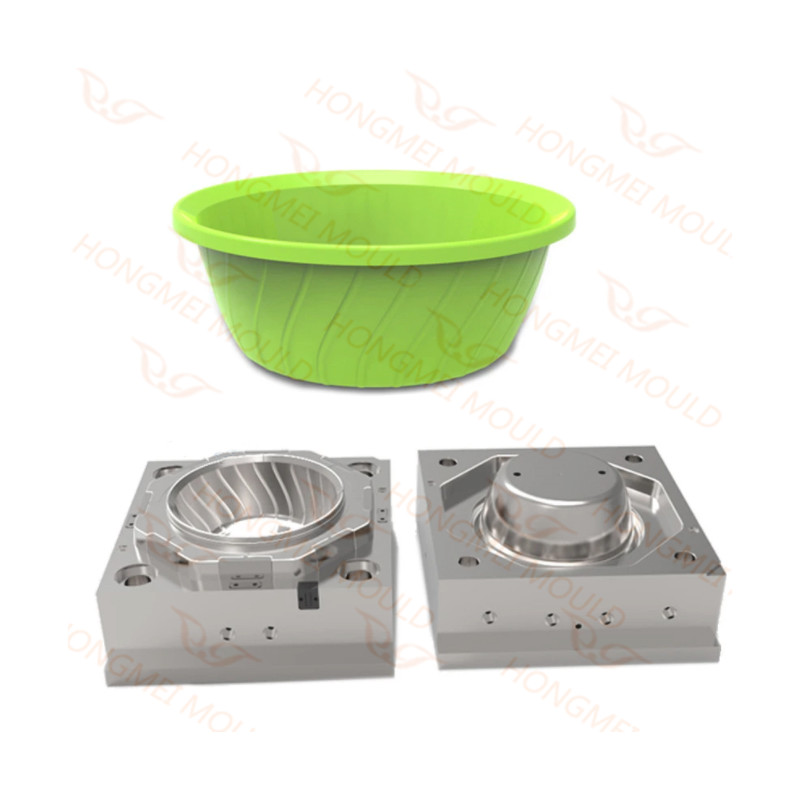

Naše ukázková show umyvadel

Naše vzorkovna má mnoho typů umyvadel a dalších hadicových produktů, aby si zákazníci mohli vybrat a zkontrolovat kvalitu.

Samozřejmě bychom také mohli podle vašeho popisu nakreslit a navrhnout nové produkty pro vás.

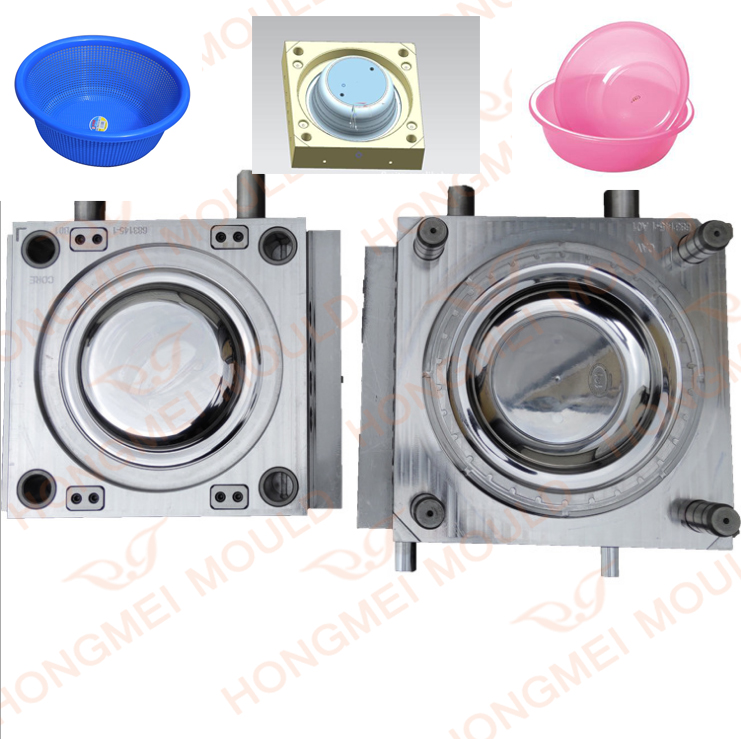

Design umyvadla

Díky kompletnímu konstrukčnímu systému je Hongmei zodpovědný za perspektivní výzkum a vývoj nových produktů. Pomocí pokročilých CAD / CAE / CAM technologií a softwaru UG, CATIA, MOLD FLOW, PRO/E společnost provádí optimalizaci návrhu produktu tak, aby zkrátila cyklus vývoje produktu a zajistila kvalituFormy na umyvadla.

Dvourozměrné kreslení grafů jako kritický krok v procesu výroby formy obsahuje komplexní předpisy o velikosti, výkonu, technických požadavcích různých částí formy, což je základem pro testování a analýzu procesu.

3D design poskytuje živé a vizuální obrazy, které dvourozměrný design selže. Trojrozměrné výkresy společnosti kreslí odborný technický personál. Virtuální pohyb produktů aFormy na umyvadlamůže ukázat výkon forem a výrobků během fáze návrhu, aby bylo možné výkon zlepšit předem a bylo možné vyrábět lepší formy a výrobky; navíc trojrozměrné výkresy výrazně zkracují výrobní cyklus a vytvářejí nevyčíslitelné ekonomické výhody pro zákazníky.

Vyhazovací mechanismus

Mechanismus vyhazovače se skládá z odlévacích vyhazovacích kolíků, vyhazovacího kolíku nebo kolíků, vratných kolíků vyhazovače, přídržné desky kolíků, sestavy kolíků, vyhazovací skříně a vyhazovací tyče.

Vyhazovací kolíky jsou vyrobeny z vrtné tyče, na přidržovacím konci upnuté a pokud možno rovné, bez nutnosti otáčení. Měly by být vytvrzené.

V tomhleForma na umyvadlo,  pro každý odlitek se používají vyhazovací kolíky.

Je použit jeden vyhazovací kolík vtokového kanálu. Jsou použity tři vratné kolíky vyhazovače.

Při zavření formy zatlačí sestavu vyhazovače zpět do polohy, jak je znázorněno.

Čepy jsou drženy v přídržné desce, která je přišroubována k montážní desce. Tyto desky by měly být ploché, ale ne nutně broušené nebo tvrdé.

Sestava ejektoru se pohybuje tam a zpět v ejektorovém boxu; cesta je zobrazena na detailu 25.

Když se lis otevře, tyč vyhazovače narazí na doraz a tlačí sestavu dopředu až na hranici dráhy. Dráha je dostatečná k vytlačení kusu z jádra.

KdyžWpopelník Plíseňzavře, vratné kolíky vyčnívají z přídržné desky o velikost dráhy.

Narazí na čelo přídržné desky a zatlačí sestavu zpět do lisovací polohy.

Sestava ejektoru může viset na kolících a desky mohou oddělit boky krabice. V této formě je vyhazovací box čtvercový a k vytvoření boxu jsou použity čtyři distanční vložky.

Šrouby se používají k upevnění distančních vložek k desce adaptéru. Je to pro pohodlí při montáži.

Vyhazovači skříň může být vyrobena kulatá a vyvrtaná z pevného bloku, aby zahrnovala desku adaptéru, pokud forma není příliš velká.

Sprue, Runners a Gates
Materiál se zavádí do formy přes vtokový kanál; kuželový otvor v objímce vtokového kanálu je zobrazen jako detail 16.

Z vtokového kanálu protéká šesti žlaby (detail 17) a branami, znázorněnými malým zářezem v bloku dutiny na konci žlabu.

Vtokové pouzdro je vyrobeno z formovací oceli a je kalené.

Na hlavovém konci je obrobena malá prohlubeň tak, aby vyhovovala konkrétnímu typu trysky preferované tvarovačem.
