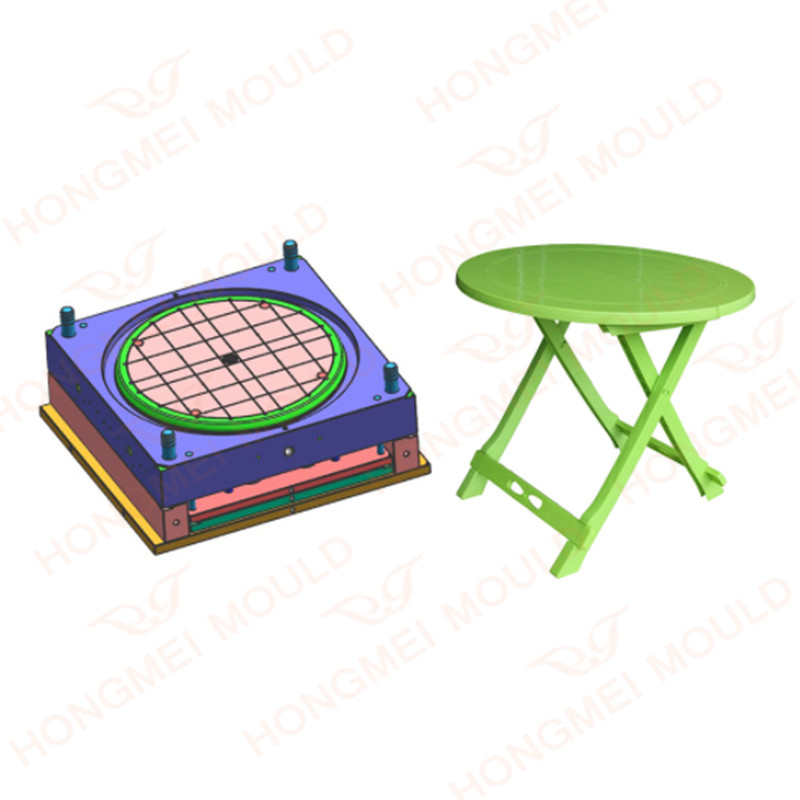

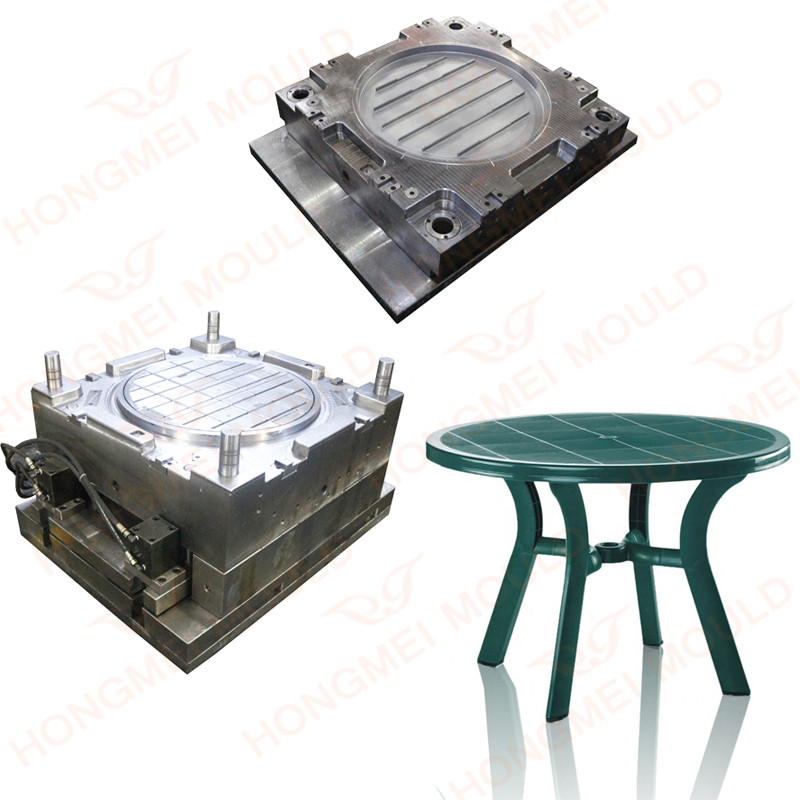

Kulatá zahradní plastová stolní forma

Kulatá zahradní plastová stolní forma

Surovina: PP

 Formovací ocel: 718

 Základna formy: 45#

 Runner: horký běžec velká brána

 Vyhození: striptérka

 Životnost formy: 500 000 výstřelů

 Termín dodání: 75 pracovních dnů

Proces výroby této formy naší společnosti Hongmei

Hongmei Mold vybere nejvhodnější ocel pro výrobu forem podle vašich produktů, obvykle proKulatá zahradní plastová stolní forma, naše společnost doporučí ocel 718 se záruční životností formy 500 000 výstřelů. Před návrhem formy analyzujeme produkt, abychom zkontrolovali, zda může vyvážit průtok. U formy na nohy je třeba použít olejový válec k pohybu jádrové části, protože produkt nohy uvnitř je dutý. S přesným nástrojovým vybavením a přísnou kontrolou rozměrů je vzhled zkušebních vzorků a armatury po testování formy dobré a my vám formu můžeme odeslat v krátké době. Naše společnost věnuje pozornost návrhu systému vtoků a chladicího systému, používáme dobrou značku horkých vtoků, která má dobrou zpětnou vazbu od našich zákazníků, systém horkých vtoků se bude chovat dobře jako plnění. Kromě toho budou naše chladicí linky navrženy blízko místa lisování produktu, aby bylo dosaženo co největšího chladicího účinku. NavrhnemeKulatá zahradní plastová stolní formaaby odpovídaly parametrům vašeho stroje. A pokud nemůžete otevřít 3D návrh formy, máme naši zprávu o formě, můžete si prohlédnout naši zprávu o formě a zkontrolovat velikost formy, průměr chladicí linky atd.

Princip konstrukce plastové formy na kulatý stůl

1. Konstrukční základ

* Přesnost rozměru a jeho relativní rozměr

Podle specifických požadavků a funkcí celého výrobku z plastových výrobků určit jeho vnější kvalitu a konkrétní velikost patří ke kterému druhu: požadavky na kvalitu vzhledu jsou vyšší, požadavky na přesnost velikosti jsou nižší plastové výrobky, jako jsou hračky; Funkční plastové výrobky, přísné požadavky na velikost; Plastové výrobky, jako jsou fotoaparáty, které jsou přísně vyžadovány vzhledem a velikostí.

* Zda je sklon striptérky přiměřený

Sklon odformování přímo souvisí s odformováním a kvalitou plastových výrobků, tedy procesem vstřikování, zda lze vstřikování provádět hladce; stačí odformovací svah; sklon k plastovým výrobkům při formování dělicí nebo dělicí plochy; zda to ovlivní přesnost vzhledu a velikost tloušťky stěny; zda to ovlivní pevnost části plastových výrobků.

2. Postupy návrhu

Analýza a digesce plastových výrobků tažení a pevné látky (pevný vzorek):

* Geometrie produktu

* Rozměry, tolerance a konstrukční standardy

* Technické požadavky

* Název a značka plastu

* Požadavky na povrch

* Číslo dutiny a uspořádání dutin

* Hmotnost produktu a vstřikovací objem vstřikovacího stroje

* Projektovaná plocha produktu a upínací síla vstřikovacího stroje

* Velikost formy a účinná plocha instalační formy vstřikovacího stroje (nebo vzdálenost mezi táhlem vstřikovacího stroje)

* Přesnost produktu, barva

* Zda mají produkty boční jádra hřídele a způsoby jejich ošetření

Bylo stanoveno číslo dutiny a poté do uspořádání dutiny, uspořádání polohy dutiny, uspořádání dutinyKulatá zahradní plastová stolní formavelikost, konstrukce vtokového systému, vyvážení vtokového systému, konstrukce jezdce tažení jádra) instituce, vložka a konstrukce jádra, konstrukce systému výměny tepla, tyto problémy a dělicí plocha a výběr umístění brány, takže v procesu konkrétního návrhu provést potřebné úpravy, aby bylo dosaženo dokonalejšího designu.

3. Určení dělicí plochy

Na vzhled to nemá vliv. Pro zajištění přesnosti výrobků, zpracování forem, zejména zpracování dutin.

Přispívá k návrhu licího systému, výfukového systému a chladicího systému.

Je vhodné otevřít matrici (udělení, vyjmutí z formy), aby se zajistilo, že produkty zůstanou při otevírání matrice na straně pohyblivé matrice.

Usnadněte uspořádání kovových bloků.

4. Návrh licího systému

Návrh licího systému zahrnuje výběr hlavního průtokového kanálu, určení tvaru a velikosti sekce žlabu, volbu umístění vtoku, tvaru vtoku a určení velikosti sekce vtoku.

Při návrhu vjezdového systému se nejprve vybere umístění vrat.

Výběr umístění brány přímo souvisí s kvalitou lisování produktu a hladkým procesem vstřikování. Výběr umístění brány by se měl řídit následujícími zásadami:

* Umístění brány by mělo být zvoleno na dělicí ploše tak daleko, jak je to možné, aby se to usnadnilo Kulatá zahradní plastová stolní forma zpracování a použití čištění brány

* Vzdálenost mezi polohou brány a každou částí dutiny by měla být pokud možno konzistentní a tok nástroje by měl být co nejkratší

* Umístění brány by mělo zajistit, aby plast proudil do dutiny, dutiny v širokých, tlustých stěnových částech, aby se usnadnil hladký tok plastu

* Pozice brány by měla být otevřena v nejtlustší části plastových dílů

* Vyvarujte se přímého vstřikování plastu do stěny dutiny, jádra nebo vložky, když stéká dutinou, aby plast mohl co nejdříve zatéct do všech částí dutiny, a zamezte deformaci jádra nebo vložky

* Snažte se vyhnout produktům produkujícím svařovací značky, nebo aby svařovací značky v produktu nebyly důležité části;

Poloha brány a směr přítoku plastu by měly zajistit, aby plast proudil do dutiny podél paralelního směru dutiny rovnoměrným přítokem a napomáhal vypouštění plynu v dutině

* Brána by měla být umístěna na části výrobku, kterou lze nejsnáze odstranit, aniž by to co nejvíce ovlivnilo vzhled výrobku.

5. Návrh výfukového systému

Výfukový systém hraje důležitou roli při zajišťování kvality tváření výrobků.

Pomocí výfukové štěrbiny je výfuková štěrbina obecně umístěna v části, kde je dutina na konci vyplněna. Hloubka výfukové štěrbiny se u různých plastů liší a je v zásadě určena maximální vůlí povolenou plastem bez lemování, například ABS0,04 je pod 0,02 mm u sádry a 0,02 u oceli.

K výfuku použijte montážní vůli tlačné tyče vložky jádra nebo speciální výfukové zátky; Někdy, aby se zabránilo vyhazování produktů způsobeným vakuovou deformací, musí být nastaven plynový kolík; Někdy jsou antivakuové adsorpční komponenty navrženy tak, aby zabránily vakuové adsorpci produktů a modulů.

6. Návrh chladicí soustavy

Návrh chladicího systému je složitá práce, která by měla vzít v úvahu chladicí účinek a rovnoměrnost chlazení a vliv chladicího systému na celkovou konstrukci chladicího systému.Kulatá zahradní plastová stolní forma.

7. Zahrnout:

* Uspořádání chladicího systému a konkrétní forma chladicího systému

* Určení konkrétního umístění a velikosti chladicího systému

* Klíčové části, jako je pohyblivá forma nebo chlazení vložky

* Chlazení bočních jezdců a bočních jader

* Návrh chladicích prvků a výběr standardních chladicích prvků

* Konstrukce těsnící konstrukce

Přijímejte malé objednávky produktů vstřikování s malým MOQ.

Je zde 6 vedoucích inženýrů, 5 konstruktérů a 50 zkušenýchKulatá zahradní plastová stolní formapracovníků, aby zajistili, že proces objednávky bude řízen co nejefektivněji.

Přesná struktura formy, zkrácení doby cyklu formy, prodloužení životnosti formy je naším konečným cílem kvalifikovaných forem.

Naše efektivní komunikace a práce dokáže splnit požadavky zákazníků a rozvíjí dlouhodobou spolupráci s win-win.

Hongmei může být vždy vaším spolehlivým dodavatelem.
