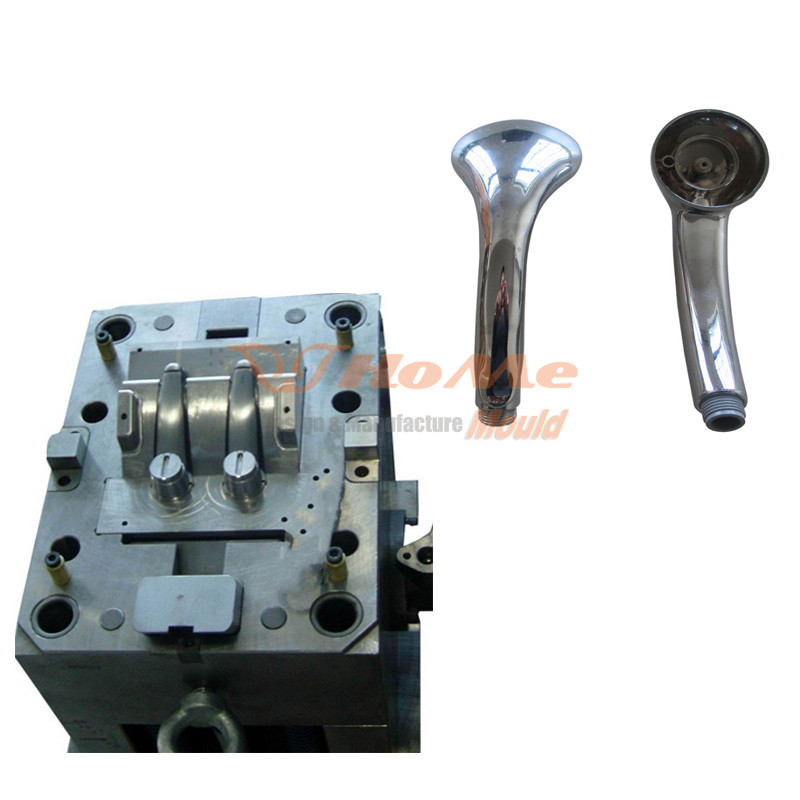

Sprchová tryska Plastová rukojeť Část Vstřikování

Sprchová tryska Plastová rukojeť Část Vstřikování

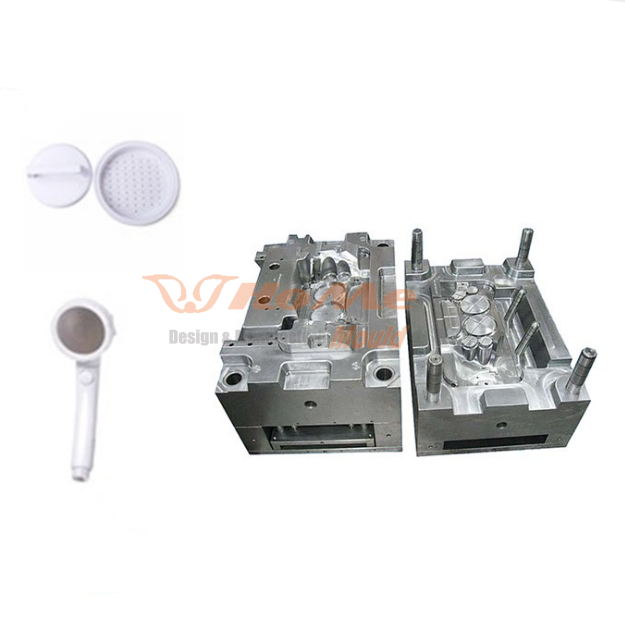

Specifikace lisování

Formovací ocel: 718

Základní materiál: C50

Dutina: 2

Velikost formy: 320*560*300mm

Hmotnost formy: 530 kg

Surovina: ABS

T1: 45 dní po obdržení platby předem

Tvar navržený vzorkem zákazníka.

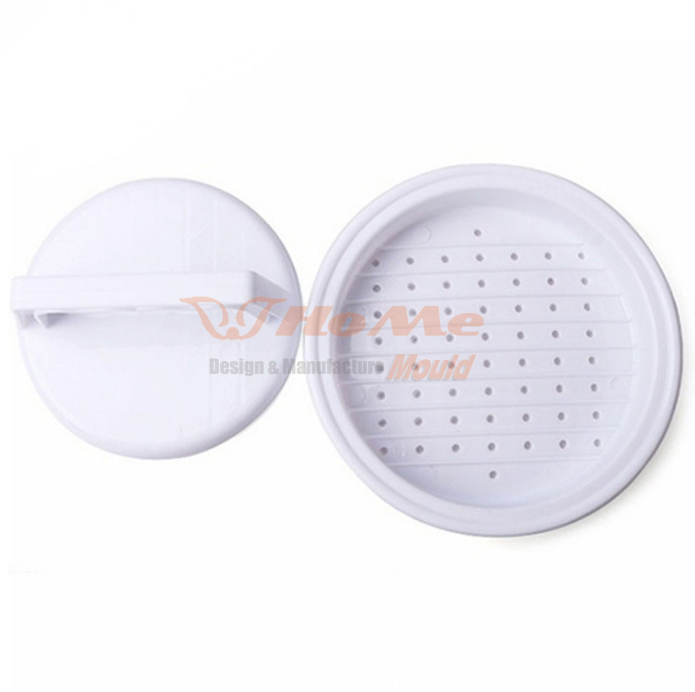

Barva námi testovaného výrobku je bílá, v případě potřeby působí spíše jako nerezová ocel, povrch výrobku můžeme udělat chromem.

Obvyklé způsoby zpracování lisovaných dílů

Kromě několika základních součástí se vstřikovací forma skládá z mnoha dalších dílů a zpracování dílů zabírá většinu výroby formy. Obecně zahrnuje mechanické zpracování, speciální zpracování, povrchové zpracování a tepelné zpracování atd.

1) Všechny části uvnitř formy jsou vyrobeny z kovu, takže bychom měli použít mechanické zpracování k řezání nerezové oceli podle požadavků výkresu.

2) Nejdůležitější částí uvnitř formy je dutina a je to nejobtížnější část. Dutina je obvykle s křivkovým povrchem a je vyrobena pod kontrolou 3D rozměru. Měli bychom tedy použít nějaké speciální zpracování, jako je obrábění elektrickým výbojem, galvanoplastické zpracování, CNC obrábění atd.

3) Povrchová úprava je jedním z nejdůležitějších způsobů měření formy, pro některé konvenční mechaniky je toho obtížné dosáhnout, nyní se používají některé speciální metody povrchové úpravy: broušení leštění, mačkání broušení leštění, elektrochemické leštění, ultrazvukové leštění a brokování peening atd.

4) Forma bude použita tisíckrát (některé dokonce až milionkrát) a dlouhá doba práce a vysoký tlak povedou k velkému opotřebení. Správné tepelné zpracování některých částí je tedy zcela nezbytné.

Struktura a vlastnosti horkého vtoku formování

Horké vtoky jsou způsob provádění lisování bez vytváření zbytků zahříváním a tavením části žlabu během vstřikování plastů. Pro horké vtoky byly realizovány různé typy konstrukcí, jako je způsob ohřevu nebo vstřikování. Hlavní struktury horkých vtoků a jejich charakteristiky jsou následující:

1. Struktura otevřené brány

- Reguluje teplotu trysky na konstantní hodnotu

- Struktura je jednoduchá a počet součástí je malý

- Vědět, jak je vyžadováno řízení teploty

- Část brány může snadno ztuhnout

- V závislosti na plastu může snadno dojít k vláknitosti plastu brány

2. On-off řídící struktura

- Vtok se během vstřikování zahřívá a na konci vstřikování se vtok nechá vychladnout

- Struktura je poměrně jednoduchá

- Ovládání teploty je jednoduché

- Těsnění brány je dobré

- Je vyžadován speciální termočlánek

3. Struktura brány s horkým okrajem

- Vratový díl se odstřihne při otevírání formy

- Struktura je poměrně jednoduchá

- Brána neztvrdne snadno

- Nevytváří se žádná přísnost

- Existují určitá omezení ohledně použitelnosti tvaru formy

4. Konstrukce šoupátka ventilu

- Otevírání a zavírání brány je násilně řízeno čepem ventilu

- Těsnění brány je jednoznačné, protože je mechanické

- Je snadné ovládat podmínky formování

- Bude vyžadován zdroj pro pohon otevírání a zavírání čepu ventilu

- Je nutné zvládnout údržbu posuvu čepu ventilu

- Struktura je složitá a ví, co je potřeba i pro návrh formy

- Cena je vysoká
